【篠栗町 Ｓ様邸】伝統工法木組で造るオール電化、太陽光エネルギー住宅 (墨付け、手刻み編) 白木建設

厳選した木材に墨付けして手刻みするには欠かせない古代から伝わる図板です。 これに柱の位置や桁、梁、胴差し、母屋などの組み方が一目でわかるように書いてあります。図板が出来たらいよいよ墨付けです。

図板を見ながら墨付けした桧の土台です。

墨が付いた土台を電動工具や鑿(ノミ)などを使って刻んで行きます。手刻みと言えど手道具の鑿(ノミ)やカンナ、手ノコだけじゃ時間がかかるので電動丸ノコやドリルなどを使って刻んで行きます。この画像は、熟練工によるノミを使ってアリという仕口を刻んでいる様子です。ハチマキが似合いますね～。

土台の手刻みが完了した様子です。こうやって一本一本墨を付けて丹精込めて刻んでいきます。

母屋の継手の墨付けした様子です。この継手は、追っかけ大栓継ぎと言う継ぎ方です。私達は、滑り継ぎと言っていますがたぶん追っかけ大栓継ぎと言うのが正式名称だと思います。男木と女木を造って一本物になるように継ぎ合わせて使います。

追っかけ大栓継ぎの仕口の切込みの様子です。突き鑿(ノミ)という道具を使って切込みしています。継ぎ合わせた後に隙間が無いように刻んでいきます。

追っかけ大栓継ぎの仕口が出来上がりました。鉋(カンナ)や鑿(ノミ)や突き鑿(ノミ)などを使って切込みます。

軒桁や胴差しの墨付けが完了した様子の写真です。一本一本の木のクセを読み適材適所に使うように墨を付けていきます。

軒桁や胴差しの追っかけ大栓継ぎの刻みの様子です。継ぎ合わせ部分を突き鑿(ノミ)で真っ直ぐに継ぎ手部分を突いている様子です。

軒桁や胴差しの追っかけ大栓継ぎの刻みの様子です。継ぎ合わせ部分を鉋（カンナ）で微調整している様子です。鉋で微調整して継ぎ合せると機械では出来ないミリ単位の刻みが出来ます。継ぎ合わせ部分はピシャ！っとくっついていますよ。

軒桁や胴差しの追っかけ大栓継ぎの上木の刻みが出来上がりました。下木も同じように刻んで差し合せを行ってそこでまた微調整して立派な構造材の出来上がりです。

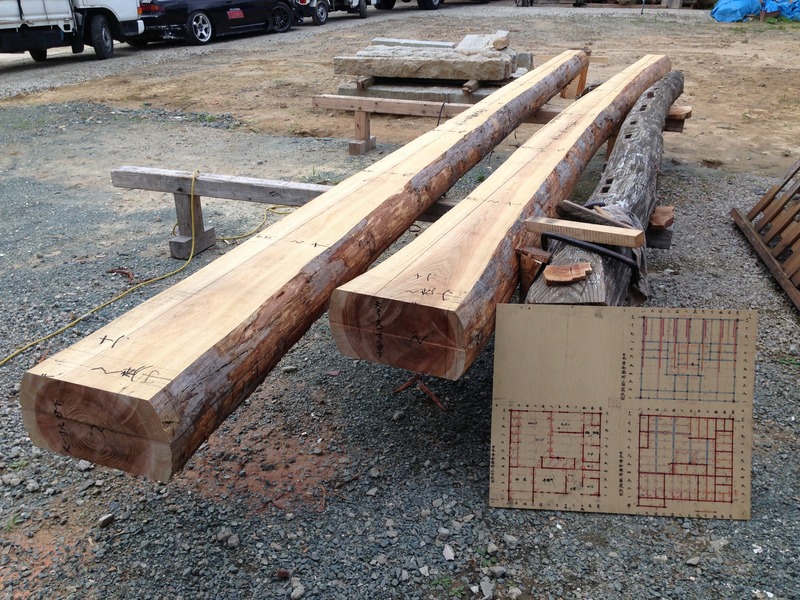

１階の大空間を支える７ｍと６ｍの敷梁と太鼓梁の搬入の様子です。この材料も年輪の細かい木材を厳選して搬入しています。

太鼓梁に通り芯の墨を打っている様子です。太鼓梁にはこの通り芯の墨と水墨（水平の墨）が基準になります。この墨とても重要で打ち方次第で梁組も変わってきます。

太鼓梁の墨付けが完了しました。この太鼓梁は３ｍから４ｍのよく使われる長さの梁です。よく使われると言ってもプレカットで建てる家には太鼓梁は使われません。なぜなら機械では刻めないからです。太鼓梁はいい仕事するんですけどね。

７ｍと６ｍの太鼓梁の墨付けが完了しました。長すぎて作業場に入らないので外で墨付けして刻みます。

敷梁なので柱に差すので柱座を電気カンナで荒削りして手鉋（テガンナ）で微調整している様子です。

柱座がきれいに刻み終わったら柱のホゾ穴の墨をつけて電気ドリルで穴を空けて叩き鑿（ノミ）で刻み最後の仕上げは突き鑿（ノミ）でついて仕上げている様子です。上から下までピシャ！っと貫通させます。

柱のホゾ穴を下側から撮影した写真です。下から上に行くにつれてホゾ穴が細くなるように刻んでいます。ホゾ穴が敷梁を貫通しているので敷梁が弱らないように下から上に細くなるように刻んでいます。入り勝手と職人さん達は言っています。
